Výkonové regulátory

Ovláda výkon elektrickej odporovej pece, alebo inej odporovej záťaže tak, aby teplota mala požadovaný priebeh.

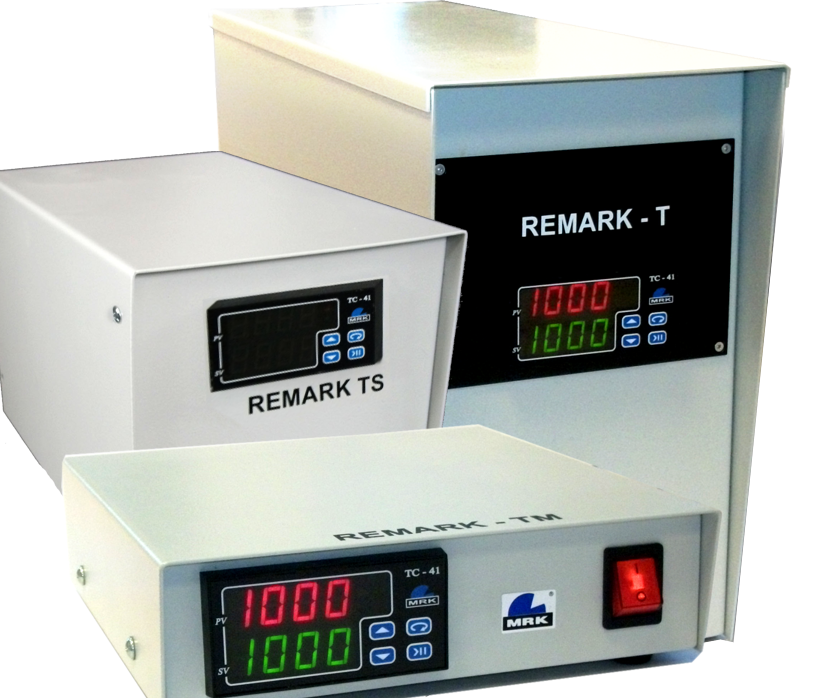

Na reguláciu je použitý regulátor teploty TC – 41, pomocou ktorého sa zabezpečuje dosiahnutie zvolenej teploty a potrebná časová výdrž na nej. Regulátor zobrazuje naraz meranú a žiadanú teplotu, obsahuje funkciu rampa, časová výdrž na teplote, bezpečnostnú HW ochranu, PID parametre pre rozličné možnosti regulácie.

Ovláda výkon elektrickej odporovej pece, alebo inej odporovej záťaže tak, aby teplota mala požadovaný priebeh.

Na reguláciu je použitý regulátor teploty RR, pomocou ktorého sa zabezpečí predpísaný priebeh teploty. Umožňuje použiť 7 programov ( pre viacero technológií výpalov ), v ktorých možno naprogramovať 10 časových intervalov. Ďalej zaznamenáva protokol o dvoch posledných výpaloch, umožňuje spustiť výpal v predvolenom čase ( funkcia BUDÍK ) a môže programovo riadiť 1 výstup ( napríklad komínovú klapku ).

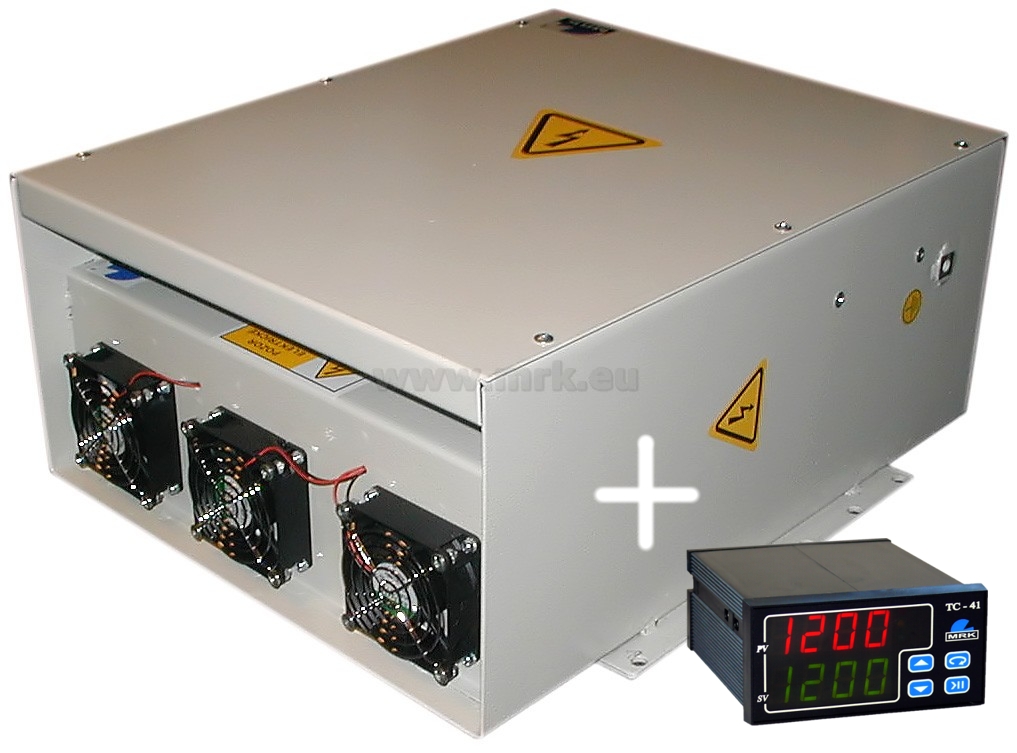

Prostredníctvom výkonových polovodičových blokov riadia regulátory RR a TC-41 teplotu elektrických pecí.

Výkonový blok je riadený dvojstavovo signálmi +5V / 0V / 10mA. Výkonový blok obsahuje vstupnú a výstupnú svorkovnicu, výkonové polovodičové prvky, bezpečnostný stykač, komunikačný interface, chladič a podľa výkonu ventilátor.
