Výrobca : ZPA Nová Paka
Typ : neznámy
Parametre : termočlánkový box J ( Fe-Ko ) , K ( NiCr-Ni ), S ( PtRh10-Pt ) ,

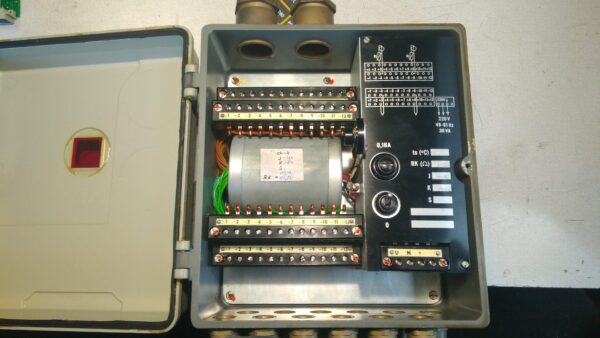

Pokazená kompenzačná krabica ( kompenzačný box ) spôsobuje veľké nepresnosti pri meraní teploty.
Kompenzačná krabica od výrobcu ZPA Nová Paka sa už nevyrába, ani neexistuje žiadna náhrada. Namiesto nej sa používajú termočlánky s prevodníkom priamo v snímačovej hlavici, prípadne sa ťahá kompenzačné vedenie až k regulátoru a regulátor meria automaticky teplotu studeného konca.
V týchto kompenzačných krabiciach vieme opravovať riadiacu elektroniku. Ak sa nedá opraviť, vieme do krabice inštalovať novú reguláciu studeného konca a kompenzačná krabica je plne funkčná.
Termočlánkové meranie teploty
Termočlánok je senzor, ktorý meria teplotu na základe termoelektrického javu (Seebeckov efekt). Keď sa spoja dva rôzne kovy, vzniká medzi nimi elektrické napätie úmerné teplotnému rozdielu medzi teplým a studeným koncom termočlánku.
- Teplý koniec (merací spoj) – umiestnený tam, kde chceme merať teplotu.
- Studený koniec (referenčný spoj) – obyčajne sa nachádza v stabilnej teplote alebo v prostredí meracieho systému.
Kompenzácia studeného konca
Pretože výstupné napätie termočlánku závisí od rozdielu teplôt medzi meracím a studeným koncom, je potrebné poznať teplotu studeného konca na presné meranie.
Kompenzačná krabica (Cold Junction Compensation Box) je zariadenie, ktoré rieši problém studeného konca. Jedným zo spôsobov je udržiavanie teploty studeného konca na definovanej hodnote ( väčšinou 50 °C ). Túto hodnotu manuálne nastavíme v meracom zariadení a prevedenú na milivolty ju meracie zariadenie zakomponuje do svojho prevodu a zobrazí výslednú hodnotu teploty.
