Presný 16-kanálový merací prístroj určený na meranie a testovanie odporu airbagových modulov podľa špecifikácie VW 80152.
Prístroj má každý kanál galvanicky oddelený. Dokáže merať odpor z rozsahu 0 – 6 ohm nastaviteľným testovacím prúdom 5 – 100 mA. Testovací a merací režim môže byť s kontinuálnym priebehom prúdu, alebo s cyklickým priebehom.
Počas priebehu testu sa sledujú a vyhodnocujú merané hodnoty a v prípade prekročenia hraníc je zaznamenaná porucha a príslušný kanál je vypnutý. Pred testom je možné spustiť bezpečnostnú kontrolu pripojených airbagov minimálnym prúdom.

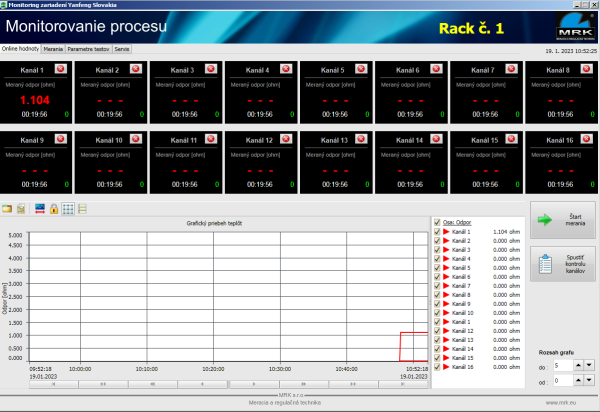

Prístroj komunikuje pomocou ethernetu s ovládacím softvérom. Ten umožňuje pre každý kanál definovať priebeh testu nezávisle a každý kanál individuálne aktivovať. V softvéri sa dajú prideliť identifikačné čísla meraným airbagom a následne vyhľadávať namerané hodnoty konkrétneho airbagu. Hodnoty je možné ďalej exportovať do CSV súboru a spracovávať napr. v MS Excel.
Prístroj obsahuje kalibračné odpory pre kontrolu kanálov a prípadnú kalibráciu vstupov.
Technické parametre
- Napájanie : 230 V AC
- 16 galvanicky oddelených kanálov
- Kontinuálny testovací prúd 5 – 100 mA ( +- 0.1 mA )
- Cyklický testovací prúd s nastaviteľnou periódou 1 – msek
- Komunikačná linka ethernet
- Ovládanie : manuálne na prístroji, diaľkovo cez ovládací softvare
- Minimálna pracovná teplota : 0 ° C
- Maximálna pracovná teplota : 50 °C
- Prostredie : základné
- Prašnosť : max. 5mg/m2 nevodivého nehorľavého a nevýbušného prachu
- Relatívna vlhkosť vzduchu : max 80% pri 25 °C
- Chemické vplyvy : neagresívne prostredie
- Skladovacie a prepravné podmienky :
- Teplota -25 °C až 55 °C
- Vlhkosť 80%
